合肥综合性国家科学中心能源研究院智慧电力中心进行了大功率高压脉冲电源控制面板电路及程序研究。包括：电压调压电路、内外同步控制快速切换电路、脉冲电源频率控制电路与及其相关程序。主要以大功率脉冲电源为研究对象，采用数字调压控制电路，实现脉冲电源充电电压控制。同步控制电路采用数模混合控制，其运行主要分为两种状态：内部放电控制状态、外部放电控制状态。根据脉冲电源需求，选择不得控制方式，适用于分布式控制与集中式控制场景。在频率控制方面，通过编码器，实现脉冲电源高压放电频率手动可控。

脉冲电源控制面板通过数模混合控制，实现脉冲电源放电状态灵活可控。该方法能高可靠且高精度对脉冲电源的充电电压，放电频率与进行控制，并能将其用于其它不同负载种类的脉冲电源，从而一定程度上提高了脉冲电源可控性，满足脉冲电源在特殊场合的应用。

图1  脉冲电源充电测试（1000V,5Hz）

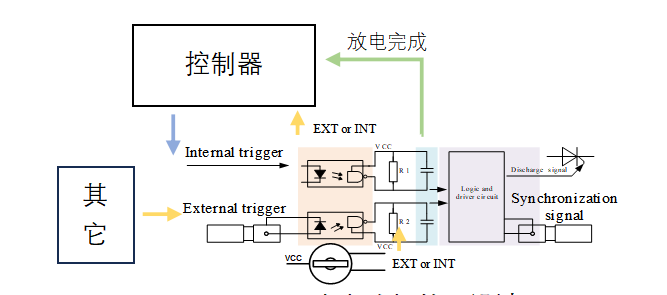

图2  同步电路拓扑图设计

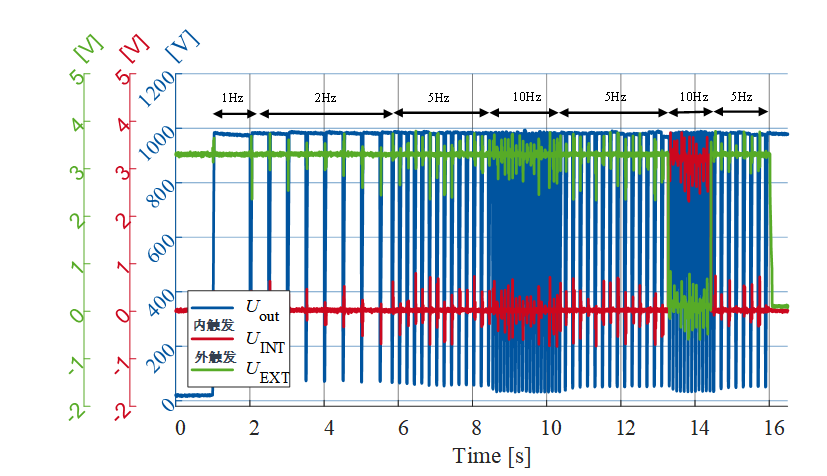

图3  脉冲电源放电十次测试（1000V,10Hz）

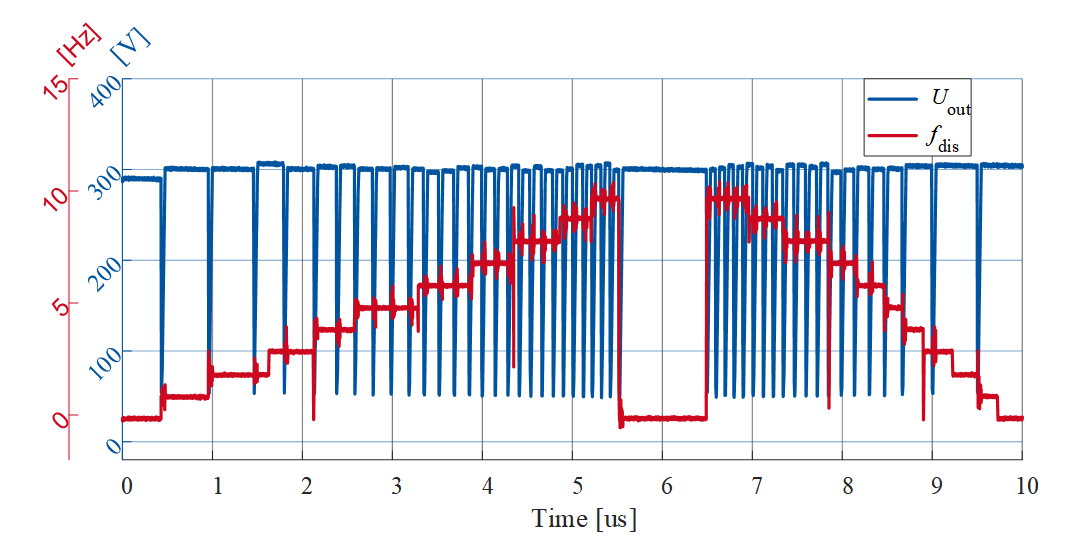

图4  放电频率测试 (1~10Hz)
